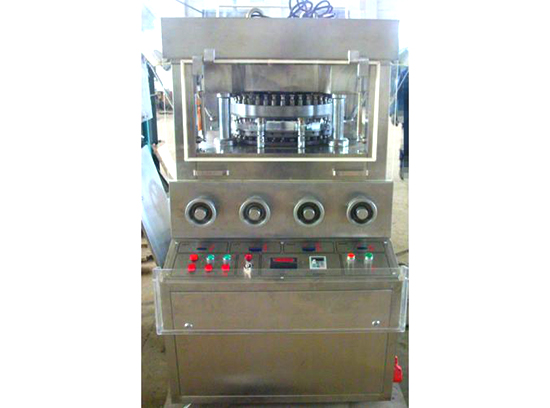

旋转式压片机

发布日期:2020-03-04 14:52:09

简介:

      旋转式压片机压片时转盘的速度、物料的充填深度、压片厚度可调节。机上的机械缓冲装置可避免因过载而引起的机件损坏。机内配有吸粉箱。通过吸嘴可吸取机器动转时所产生的粉尘,避免粘结堵塞,并可回收原料重新使用。

技术参数:

压片深度: 15mm

片剂厚度: 6mm

速: 11-28转/分

力: 4.3-11万片/h

电动机功率: 2.2千瓦、960转/分、380/50伏/赫

寸: 930×900×1600mm

旋转式压片机结构特征:

      1、本机的上半部为压片结构:它的组成主要为上冲、中模、下冲三个部分连成一体,周围19付冲模均匀排列在转盘的边缘上、上下冲杆的尾部嵌在固定的曲线导轨上,当转盘作旋转运动时,上下冲即随着曲线轨导作升降运动而达到压片目的。

      2、主要工作过程分为:⑴充填;⑵压片;⑶出片。三道程序连续进行,充填和压片有调节控制机构,附有表牌说明,操作简易。

      3、本机采用流栅式加料机构,能使物料均匀地充满模孔,减少片重差异。

      4、电动机装在机座内,用三角皮带拖动蜗杆传动转盘,并在电动机轴上装置无级变速皮带轮,通过电机的移动,可任意调节速度,使用安全可靠无噪音。

      5、机座的侧面装有吸粉箱,其中有鼓风机、储粉室、滤粉室,当机器在高速运转中,产生飞粉和中模下坠的粉末,通过吸粉嘴排除之,不致粘结塞住,保持运转平稳正常。

构造说明:

1、上压轮架装置

      上盖为整体铸件,槽内装压轮,它套在曲轴上,轴外端有械杆连接螺旋弹簧,当压轮面上受压过大时,使曲轴的偏心力矩作用而使弹簧压缩,增大上下压轮间距离,减低压力,借以保护件和冲模模的安全使用,压力的调节,旋转花形手把改变弹簧的长度,使弹簧的压力恰至足够需要。

2、上轨道装置

      导轨盘为一圆盘形,周围嵌有经过热处理的导轨片,用螺钉紧固,上冲尾部的凹槽沿着导轨的凸边运转,而作有轨迹的升降运动。

3、19孔转盘装置

      转盘为一整体铸件,周围有19个垂直均匀排列的模孔,孔内装置19付冲模,整体套在固定立轴上,工作时由蜗杆传动,整体的转盘它抱着冲模作顺时针方向旋转。

4、传动轴附离合器装置

      传动轴水平安装在轴承托架内,中间有蜗杆,前端有试车手轮,后端为锥形圆盘离合器,有手柄控制开关与停车,离合器的接触靠螺旋弹簧的压力传输,若机器的负荷超过弹簧的压力时,就发生打滑,这样勿使机器遭受严重的损坏。

5、加料器装置

      圆桶锥底形料斗和月形回流栅式的加料器,为供料给压轮压片。加料器的装置注意其平面应校准至将碰面末碰转盘面,一般留空隙0.03-0.1毫米,空隙可由支柱装置调节。粉量调整方法,在料斗架的顶部有一滚花螺钉,为调节料斗的高度,控制粉子的流量,其高度须根据颗粒的大小和充填量,可观察栅式加料器内粉子的积贮量勿外溢为合格。调整后应将侧面的滚花螺钉旋紧。

6、主体、下导轨、下压轮装置

      主体为一方箱形,长方形槽内装下压轮,其平面上装有一副经过热处理的轨导,用螺钉紧固着,当下冲在运行时,它的尾部嵌在轨导槽内,随着槽的坡度而作升降运动,轨导的末端有一个圆孔,用圆面积片盖着,为装置下冲之用,下压轮装在主体的槽内,它套在曲轴上,曲轴的外端装有斜齿轮和蜗杆连结,旋转蜗杆,通过齿轮的减速而作微量的转动,当轴的偏心向上时,压轮上升,压力增加片薄,下则片厚,借以控制片剂的厚度和软硬。表牌上的标记从0-6相应于片剂的厚度,由于斜齿轮有自锁作用,允许在运转中进行调节,但调整后,应将中间的花形手把扳紧。

7、充填调节装置

      充填调节机构装置在主体的内部,在主体的平面上可观察到月形的充填轨,它由螺旋的作用而上升或下降来控制充填量,圆盘上的表牌刻度从0-45等于充填量每格0.01毫米,转动圆盘进行调节时,向右转充填量增加,向左转减少,在圆盘右边装有0-15表尺为充填量,单位为毫米。

8、机座及电动机装置

      机座为一立体方箱形,电动机装在座内的活动板上,凋节速度时,旋转机座外圆形手轮,调节时先松手轮中心的滚花螺母后转动手轮,向左旋快,向右旋慢,调整后应将滚花螺母上紧,机座内装有电器,在前门上装有电流表,按钮开关和红绿指示灯,电源接通时红灯亮。表示线路有电,当开动电动机后,红灯灭绿灯亮表示电动机已正常运转,电流表为测定电动机的负荷用。

9、吸粉器装置

      吸粉箱为一长方体,装在机座的左侧面,其后面有鼓风机,用三角皮带传动,下为储粉室,上面为滤粉室,内有圆形滤粉布袋5只,当鼓风机工作时产生吸力,使冲模上产生的飞粉和中模下堕的粉末通过吸粉管堕入储粉室中,气体即转弯上升通过滤粉袋排出,气中所含的微粉粒留在滤粉袋内,因此使用一些时间后,可能使滤粉袋窒塞,失去效用,这时须停车,将滤粉袋和储粉盘内的粉粒,开门排出,注意门和粉管等腰三角形装置,其结合处漏气,否则会影响吸粉的效能。

10、C型无级变速轮装置

      它装置在电动机轴上,其内部有两片斜面的活片,靠12个螺旋弹簧两面顶住,产生正压力,变速方法为移动电动机,使两轮之间距离改变,而三角带在活片槽内相应地增大或减少半径,由于半径的改变而速度改变,从而达到范围的无级变速要求。

冲模装法:

      冲模装置前,要拆下料斗、加粉器、加料器架等零件,并将转盘的工作面、模孔和安装的冲模逐件揩擦干净,做好准备工作,依照以下步骤进行安装。

      (1)中模装置:将转盘上的中模固紧螺钉逐件族出与转盘外圆面积平,勿使中模装入与螺钉的头部碰着,中模装置甚紧,放置时要平,可用中模打棒(随机工具)则上冲孔穿入,用于锤轻轻打入,中模进入模。孔生其平面不可高出转台平面为合格,然后将螺钉固紧之。

      (2)上冲装置:应将上导轨盘的缺口处嵌舌扳上,中杆的尾部涂些植物油,逐件插入孔内,用大拇指和食指旋转冲杆,检验头部进入中模上下及转动灵活,须无硬擦现象为合格,装妥后应将嵌舌扳下。

      (3)下冲装置:拉开主体上的小门,由主体的圆孔装上,装法与上冲同,装妥后将圆片盖平。

      (4)冲模套装完后,将拆下的零件按原位置装好,用手继续转动试车手轮,使转盘旋转1-2转,观察上下冲进入中模孔和在曲线导上行动,灵活无碰撞和硬擦现象,开动电动机,使空车运转2-3分钟,平稳正常即可投入生产。

使用注意事项:

      1、使用前须重复检查冲模的质量,是否有缺边、裂缝、变形和紧松不全情况及装置是否完整良好等工作。

      2、检查颗粒原料的粉子是否干燥及颗粒中的粉末含量不超过10%。如不合格的不要硬压,否则会影响机器的正常运转及使用寿命和原料损耗。

      3、初次试车应将压力调节器控制的指示针放置6上,将粉子倒入斗内,用手转动试车手轮,同时调节充填和压力,逐步增加到片剂的重量和硬软程度达到成品要求,然后先开动电动机,再开离合器,进行正式运转生产,在生产过程中,须定时抽验片剂的质量,是否符合要求,进行调整。

      4、速度的选择对机器使用的寿命有直接的影响,由于原料的性质粘度及片径大小和压力在使用上不能作统一规定,本机的结构无级变速装置,慢速适用于压制矿物、植物草素、大片径、粘度差等和难以成型的物料。适用于压制粘合,滑润性好的和易于成型物料。因此,使用者根据实际情况而定。

      5、管理人员熟悉本机的技术性能,内部构造,控制机构的使用原理及运转期间不得闻开工作地点,为防止发生故障而损坏机件,借以保证安全生产为前提。

      6、在使用中要随时注意机器响声是否正常,遇有尖叫声和怪声即行停车进行检查消除之,不得勉强使用。

      7、冲模需经严格探伤试验和外形检查,要无裂、变形、缺边,硬度适宜和尺寸的准确,如不合格的切勿使用,以免机器遭受严重损坏。

      8、加料品装置与转台面平,高低准确,如高则产生漏粉,低则有铜屑磨落影响片剂质量。

      9、细粉多的原料不要使用,因它会使上冲飞粉多,下冲漏料多,影响机件容易磨损和原料损耗。

      10、不干燥的原料不要使用,因它会使粉子粘在冲头面上。

      11、运转中如有跳片或停滞不下,切不可用手去取,以免造成伤手事故。

      12、开车应先开动电动机,待运转正常后,再开动离合器。

      13、使用中如发现机器震动异常或发生不正常怪声,应立即停车检查。

      14、使用中压不要过大,一般以电动机的负荷来测定,用380伏电动机在压片时的重载电流以不超过4安培为正常。

      15、片重差异增加,在加片过程中,重量差异不能超过出药典所规定的限度,方为合格,但在压片过程中,常发现片重差异增加,原因及处理简介如下:

      (1)冲头长短不齐,易造成片重差异增加,故使用前用卡尺将每个冲头检查合格后再用,如出现个别减少,可能下冲运动失灵,致使颗粒的充填量较其它为少,应检查出个别下冲,清除障碍。

      (2)加料斗高低装置不对,则可造成一只加料斗中颗粒落下的速度快,而加料器上堆积的颗粒多,另一只加料斗中颗粒下的速度较慢,而加料器上堆积的颗粒少,造成颗粒加入模孔时不平衡而产生,可调整加料斗的位置,使两加料斗中颗粒应保持数量和落下速度相等,二只加料器上堆积的颗粒相似,并使颗粒能均匀地加入模孔内。

      (3)颗粒引起片重变化,颗粒过湿,细粉过多,颗粒粗细相差过大,以及颗粒中润滑剂不足,亦均能引起片重差导的变化,应增加颗粒质量。

      (4)产生片重变化的原因,总的情况系由于压片机故障或工作上疏忽所造成,故在压片过程中,应该作好机件保养工作,详细检查机件有无损害,并每隔一段时间(10-20分钟)称片重一次,片重是否合于规定。
